單片機芯片特性:

EN07單片機-酷派手機電池碼片IC，（ASCII-IC）是專用的控制器,是一個集高速、體積小、低功耗和抗高噪聲一體的靜態CMOS單片機芯片。帶有 64ByteEEPROM, 集成CMOS 靜態設計方案。專用于酷派系列電池保護板碼片，由控制器EN07，通過數據通信為主機傳遞相關信息。識別電池真?zhèn)危瑥亩o予手機是否正常開機，性能十分穩定，適應各種工作溫度環境使用，無丟碼無死碼現象。

單片機芯片功能特點：

◆　完全CMOS 靜態設計

◆　 工作電壓：2.2V――6.0V

◆　工作頻率：0~20MHZ

◆　IC的DA0腳在接收到三組數據中任何一組時，其會相應地發送與之對應的數據組

◆ 數據通訊協議：自定義特殊傳輸串口形式

◆ 數據傳輸波特率：300

◆ 小體積貼片封裝。

◆ 靜態功耗：

4.0V時，IC靜態功耗是8.5UA以下，保護板靜態功耗是12UA以下；

3.5V時，IC靜態功耗是7.5UA以下，保護板靜態功耗是9UA以下；

（該功耗對于手機電池的耗電可忽略不計，以1000mah的電池為例，該電池保護板一個星期耗掉電池電量僅占

EN07單片機應用說明：

專用于酷派系列電池保護板碼片,支持手機型號:酷派9070 ,HTC G5/G7,華碩Zenfone2,OPPOFIND7。由控制器EN07,通過數據通信為主機傳遞相關信息。識別電池真?zhèn)?，從而給予手機是否正常開機，性能十分穩定，適應各種工作溫度環境使用，無丟碼無死碼現象。

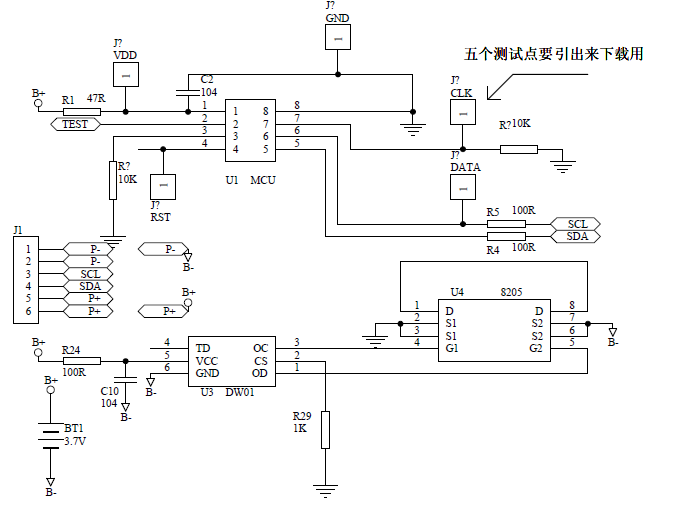

EN07單片機應用電路：（手機電池充放電保護）EN07-CP-025B，應用于酷派9070
